Prekės aprašymas

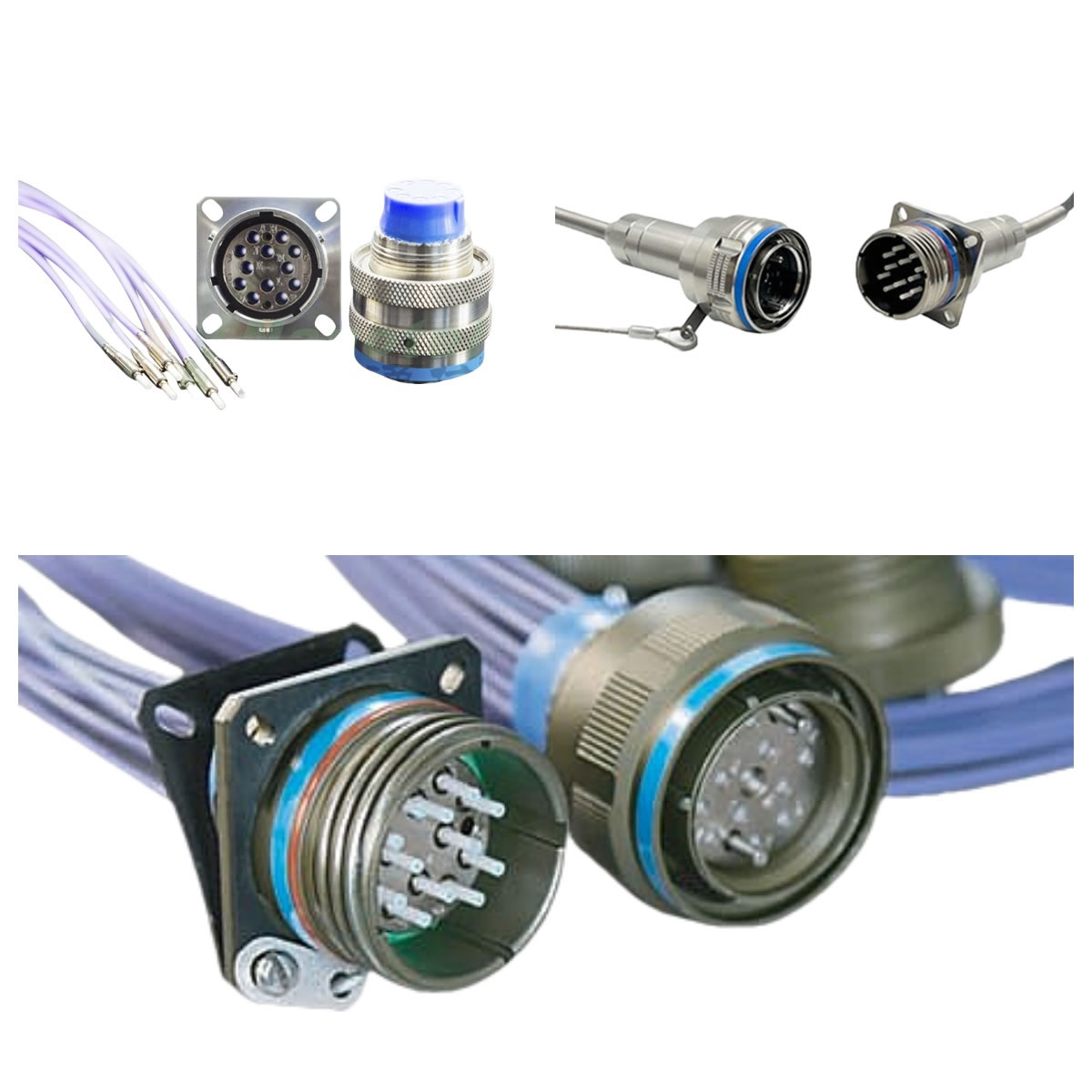

A high-reliability expanded beam fiber optic connector designed to meet GJB599B/MIL-DTL-38999 Series III interface requirements, with performance compliant with ARINC 801 standards, delivering exceptional optical performance in demanding aerospace and defense environments.
The non-contact expanded beam optical structure ensures stable transmission under dust, vibration, and repeated mating/unmating conditions. The ceramic O-ring sleeve provides superior port protection, significantly extending service life.
Pagrindiniai bruožai
- GJB599B (MIL-DTL-38999 III) interface compatible, optical performance meets ARINC 801 standard
- Designed for multi-channel optical communication in aviation, electronics, and marine systems
- Beam-expanding lens design for true non-contact optical docking
- Closed O-ring ceramic sleeves greatly improve insertion/removal endurance
- Excellent dust resistance, suitable for harsh environments
- Easy termination and extraction using standard M81969/14-03 tools
Techninės specifikacijos
Mechaninis veikimas
| Parametras | detalizavimas |
| Mechaninis gyvenimas | 2000 mating cycles (plug/unplug) |
| Atsparumas smūgiams | Peak acceleration: 2940 m/s²Duration: 3 msSpeed change: 5.61 m/s |
| Vibracija | Frequency: 10 Hz – 2000 HzPower spectral density: 0.4 G²/HzAcceleration (RMS): 23.1 G |
| Atsparumas tempimui | ≥ 68 N (Φ2 mm cable) |
Aplinkosauginis veiksmingumas
| Parametras | detalizavimas |
| Darbinė temperatūra | Nuo −55 °C iki +125 °C (priklausomai nuo kabelio) |
| Atsparumas druskos rūkui | K: 500 hF: 48 hW: 500 hMW: 192 h (acidic atmosphere) |
| Airtightness (airtight adapter socket) | Gas leakage rate ≤ 1 × 10⁻⁹ Pa`m³/sPressure differential: 1 atm |
Optinis našumas
| Parametras | detalizavimas |
| įterpties nuostoliai | ≤ 0.6 dB @ 850 nm≤ 1.0 dB @ 1310 nm |
| Grįžti praradimas | ≥ 20 dB @ 850 nm≥ 45 dB @ 1310 nm |
Individualiai pritaikytos išplėstinių sijų jungtys ir patikimos alternatyvos pirmaujantiems pasauliniams prekių ženklams
Mes tiekiame individualiai pritaikytas išplėstinio spindulio šviesolaidines jungtis, pritaikytas konkretiems jūsų taikymo poreikiams, kartu siūlydami ekonomiškas ir patikimas alternatyvas didiesiems tarptautiniams prekių ženklams. Nuo projektavimo iki kabelių surinkimo mūsų inžinierių komanda užtikrina sklandų integravimą ir patikimą veikimą atšiauriomis sąlygomis.
taikymas
Aviacija ir avionika
Naudojamas orlaivių sistemose, kur būtinas atsparumas vibracijai ir patikimas optinis perdavimas.
Kariškiai ir gynyba
Užtikrina stabilius šviesolaidinius ryšius taktiniam ryšiui dulkėtoje ir smūgiams jautrioje aplinkoje.
Karinis jūrų laivynas ir jūrų pėstininkai
Idealiai tinka laivų ir jūrinėms sistemoms, veikiamoms drėgmės, druskos purslų ir atšiaurių sąlygų.
Pramoninė ir atšiauri aplinka
Užtikrina patikimą duomenų perdavimą gamyklose, kasybos ir naftos bei dujų gavybos įrenginiuose.
Transliacijos ir lauko komunikacija
Tinka lauko transliacijoms ir lauko tinklams, kuriems reikalingas greitas ir patikimas šviesolaidinis ryšys.
DUK
1. Kas yra išplėstinio spindulio šviesolaidinė jungtis?

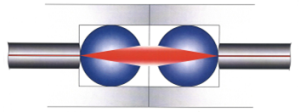

Išplėstinio spindulio jungtys naudoja optinius lęšius šviesos spinduliui išplėsti ir kolimuoti, taip užtikrindamos nekontaktinį optinį perdavimą. Ši konstrukcija pagerina atsparumą dulkėms ir užterštumui.
2. Kokius standartus palaiko jūsų jungtys?
Mūsų jungtys gali būti suprojektuotos taip, kad atitiktų MIL-DTL-38999, MIL-DTL-83526 ir ARINC 801 standartus.
3. Ar palaikote pritaikymą?
Taip. Galime pasiūlyti individualius sprendimus, įskaitant skaidulų skaičių, jungčių sąsają ir kabelių mazgus pagal projekto reikalavimus.
4. Ar jūsų produktai gali pakeisti gerai žinomus tarptautinius prekės ženklus?
Taip. Mūsų išplėstinių sijų jungtys sukurtos taip, kad užtikrintų našumą, prilygstantį pirmaujančių pasaulinių prekių ženklų našumui, kartu siūlant lankstų pritaikymą ir konkurencingas kainas.
5. Kokiose pramonės šakose naudojamos išplėstinių sijų jungtys?
Jie plačiai naudojami aviacijos ir kosmoso, gynybos, pramonės įrangos, lauko ryšio sistemų ir atšiaurių aplinkos sąlygų srityse.
6. Kokie išplėstinių sijų jungčių privalumai?
Stiprus atsparumas dulkėms ir užterštumui; ilgesnis poravimosi laikas; mažesni valymo poreikiai; patikimas veikimas atšiauriomis sąlygomis.
Kodėl bendradarbiauti su mumis
Profesionalus išplėstinių sijų jungčių gamintojas
Mes tiekiame patikimas išplėstinio spindulio šviesolaidines jungtis, skirtas sudėtingoms reikmėms, tokioms kaip aviacijos ir kosmoso, gynybos ir pramonės sistemos.
Tarptautinis standartų suderinamumas
Mūsų jungtys sukurtos taip, kad atitiktų pramonės standartus, tokius kaip MIL-DTL-38999, MIL-DTL-83526 ir ARINC 801, užtikrinant sklandų integravimą su esamomis sistemomis.
Individualaus dizaino galimybės
Mes palaikome lankstų pritaikymą, įskaitant korpuso dydį, šviesolaidžių skaičių, kabelių mazgus ir hibridinius optinius/elektrinius sprendimus, kad atitiktų konkrečius projekto reikalavimus.
Patikima alternatyva pasauliniams prekių ženklams
Mūsų sprendimai pasižymi dideliu patikimumu ir našumu, palyginamu su pirmaujančiais tarptautiniais jungčių prekių ženklais, todėl klientams siūlome ekonomišką ir patikimą alternatyvą.
Kokybė ir patikimumas
Visi gaminiai yra griežtai testuojami, siekiant užtikrinti stabilų optinį veikimą ir ilgą tarnavimo laiką atšiauriomis sąlygomis.
Profesionalus aptarnavimas
Teikiame visapusišką techninę pagalbą – nuo jungčių parinkimo ir pritaikymo iki kabelių surinkimo, montavimo ir ilgalaikės inžinerinės pagalbos.
Request a quote today and find the right expanded beam connector for your project！
