LK-AMPD-D didelio greičio sustiprintas mikrobangų InGaAs fotodetektorius
- Didelė sparta, platus dažnių juostos plotis
- Įtrauktas Bias-T
- Integruotas O/E hibridas
- Didelis stiprinimas, mažas triukšmas, plačiajuostis ryšys
- Hermetiškai uždaryta, SMA jungtis
- Žema tamsioji srovė, didelis signalo ir triukšmo santykis.
- Mažos formos faktorius.
Prekės aprašymas
LK-AMPD-D yra optinių ir elektroninių komponentų sintezė, turinti plataus spektro InGaAs fotodiodą ir minimalaus triukšmo stiprintuvą. InGaAs PIN fotodiodo jautrumo diapazonas yra nuo 1000 iki 1650 nm. Mažo triukšmo stiprintuvas gali pasigirti 30 dB radijo dažniu.
LK-AMPD-D gali užtikrinti 12 GHz arba 20 GHz dažnių juostos plotį. Šis įrenginys veikia su +9V maitinimo šaltiniu. Jis skirtas dirbti su standartiniu vienmodžiu 9/125μm skaidulu kaip įvestis. RF išvestyje yra SMA tipo jungtis, kurios varža atitinka 50 omų.
LK-AMPD-D yra sandariai uždarytas taip, kad nepatektų drėgmės ir kitų teršalų, o jo svoris nesiekia 23 gramų. Jis sertifikuotas atitinkantis Pavojingų medžiagų apribojimo (RoHS) direktyvos 2.0 reikalavimus.
Techninės specifikacijos
| Tipiškas ir absoliutus maksimalus įvertinimas | ||||
|---|---|---|---|---|
| Parametras | Sim. | Tipas | Reitingas | Vienetas |
| Laikymo temperatūros diapazonas | TSTG | -45 - +85 | -55 - +100 | ℃ |
| Darbinio korpuso temperatūros diapazonas | TC | 25 | -40 - +85 | ℃ |
| Poslinkio įtampa | VR | +9 | +9 - +12 | V |
| Optinė įvesties galia | Prisegtukas | 0 | +10 | dBm |
| Perdegusi optinė galia | PB | - | +13 | dBm |
| Švino litavimo temperatūra | Tp | 280 (10 sek.) | 330 (10 sek.) | ℃ |
| Elektrinės / optinės charakteristikos (TC = 22 ± 3 ℃) | ||||||
|---|---|---|---|---|---|---|
| Parametras | SYM | Testo būklė | Parametrų reikšmės | Vienetas | ||
| Bangos ilgio diapazonas | λ | - | 1000–1650 | nm | ||
| Dažnių diapazonas | - | - | X – juosta | Ku – grupė | - | |
| Mažas signalo pralaidumas | f-3dB | TC = 22 ± 3 ℃ | 0–3 | 2–20 | GHz | |
| Atsakingumas | Re | VR =+9V, Pin =10mW | λ = 1310 nm | ≥ 0.8 | ≥ 0.85 | A / W |
| λ = 1550 nm | ≥ 0.85 | ≥ 0.8 | ||||
| Amplitudės plokštumas | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | ||
| Prisotinimo optinė galia | Ps | VR = +9 V, λ = 1550 nm kintamoji moduliuota | +10 | dBm | ||
| RF signalo stiprinimas | G | - | 30 ± 1 | dB | ||
| Sodrumas RF išėjimo galia | P | - | +10 | dBm | ||
| Išėjimas VSWR | VSWR | - | ≤ 2 | - | ||
| Išėjimo varža | RL | - | 50 | Ω | ||
●Tipinės atsako kreivės
(Pav. 1 X juostos fotodetektoriaus dažnio atsakas）

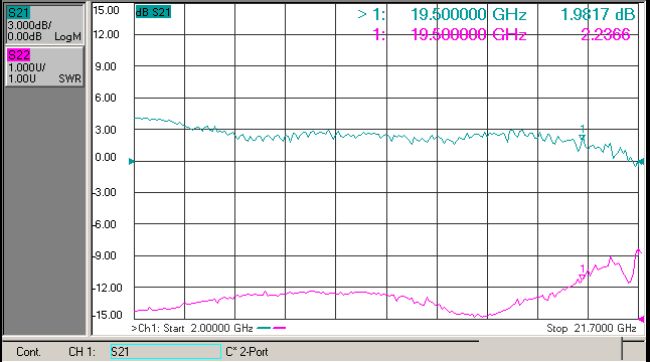

(Pav. 2 Ku juostos fotodetektoriaus dažnio atsakas）
●Matmenys ir kaiščiai (vienetas: mm [colis])
RF jungtis: SMA
●užsakymo informacija
1 lapas:
| kodas | RF signalo stiprinimas | Pastaba |
| D | 30 dB | Tipinis ir centrinis dažnis |
2 lapas:
| kodas | Analoginis dažnių juostos plotis |
| X | 0 ～ 3 GHz |
| Ku | 2～ 20 GHz |
3 lapas:
| kodas | Jungties tipas | Pastaba |
| N | Nėra jungties | Vienmodžio 9/125 μm pluošto košė |
| A | FC / APC | |
| P | FC / PC |
●Atsargumo priemonės
Pluošto lenkimo spindulys ne mažesnis kaip 20 mm, kad pluoštas nebūtų pažeistas.
Prieš prijungdami prie optinės grandinės, įsitikinkite, kad šviesolaidžio jungties briauna yra švari.
Tinkama ESD apsauga reikalinga sandėliuojant, transportuojant ir naudojant.
Visi mūsų standartiniai fotodetektoriai gali būti pritaikyti moduliams！
Kur naudojamos
Radaro informacijos apdorojimas
Elektroninė karyba
Antenos matavimas
Skaidulinės optinės komunikacijos
