LK-FCAMPD sustiprintas RF InGaAs fotodetektorius

  • Platus pralaidumas
  • Įtrauktas Bias-T
  • Integruotas O/E hibridas
  • Didelis stiprinimas, mažas triukšmas, plačiajuostis ryšys
  • SMA jungtis
  • Žema tamsioji srovė, didelis signalo ir triukšmo santykis
  • Mažos formos faktorius.
TYRIMAS

+ 86 29 88244373

Prekės aprašymas

LK-FCAMPD yra optinių ir elektroninių technologijų sintezė, integruojanti plačiajuostį InGaAs fotodiodą su žemo triukšmo stiprintuvu. Šis įrenginys yra jautrus bangų ilgiams nuo 1000 iki 1650 nm dėl savo InGaAs PIN fotodiodo, o žemo triukšmo stiprintuvas suteikia RF stiprinimą nuo 20 iki 30 dB.

LK-FCAMPD siūlo konfigūruojamas pralaidumo parinktis, įskaitant 1 gigahercą, 2.5 gigahercą ir pritaikomą pralaidumą iki 5 gigahercų. Įrenginys veikia naudojant +5 voltų maitinimo šaltinį ir turi standartinę FC (kontaktuojamą su veidu) šviesolaidinę jungtį optiniam įėjimui. RF išvestį palengvina su SMA suderinama jungtis, kurios varža suderinta iki 50 omų.

LK-FCAMPD yra lengvas, sveria mažiau nei 25 gramus, todėl tinka įvairioms nešiojamoms ir kompaktiškoms reikmėms. Jis sertifikuotas atitinkantis Pavojingų medžiagų apribojimo (RoHS) direktyvą 2.0, nurodant įsipareigojimą laikytis aplinkosaugos ir saugos standartų.

Techninės specifikacijos
Tipiškas ir absoliutus maksimalus įvertinimas
Parametras Sim. Tipas Reitingas Vienetas
Laikymo temperatūros diapazonas TSTG -45 - +85 -55 - +100 ℃
Darbinio korpuso temperatūros diapazonas TC 25 -40 - +70 ℃
Poslinkio įtampa VR +5 +4.75 ～ +5.25 V
Optinė įvesties galia Prisegtukas 0 +5 dBm
Perdegusi optinė galia PB - +13 dBm
Švino litavimo temperatūra Tp 280 (10 sek.) 330 (10 sek.) ℃
Elektrinės / optinės charakteristikos (TC = 22 ± 3 ℃)
Parametras SYM Testo būklė Parametrų reikšmės Vienetas
Bangos ilgio diapazonas λ - 1000–1650 nm
Dažnių diapazonas - - L - juosta S – juosta CM -
Mažas signalo pralaidumas f-3dB TC = 22 ± 3 ℃ 0.03 ~ 1 0.03 ~ 2.5 0.1 ~ 5 GHz
Atsakingumas Re VR =+5V, Pin =1mW λ = 1310 nm ≥ 0.85 ≥ 0.90 ≥ 0.90 A / W
λ = 1550 nm ≥ 0.90 ≥ 0.90 ≥ 0.90
RF signalo stiprinimas G - 30 ± 2 20 ± 2 20 ± 2 dB
Amplitudės plokštumas A TC =-40～+70 ℃ ≤ ± 1.5 ≤ ± 1.5 ≤ ± 2 dB
Išėjimas VSWR VSWR - ≤ 2 ≤ 2 ≤ ± 2.2 -
Prisotinimo optinė galia Ps VR = +5 V, λ = 1550 nm
AC moduliuotas		 +5 dBm
Sodrumas RF išėjimo galia P - 15 dBm
Tamsioji srovė ID - ≤ 10 nA
Išėjimo varža RL - 50 Ω

● Tipinės atsako kreivės

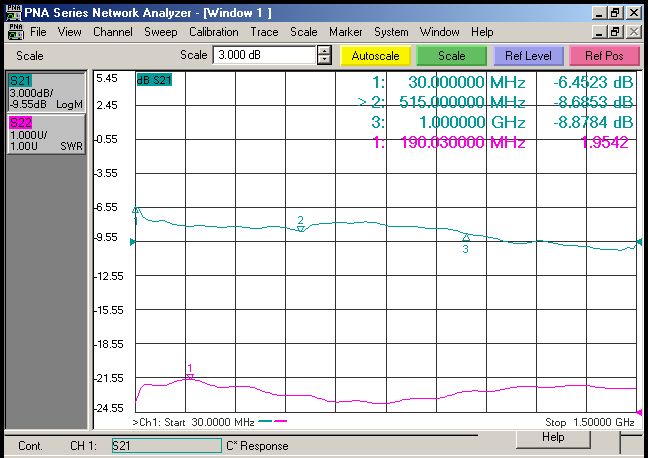

(Pav. 1 L juostos FCAMPD InGaAs fotodetektoriaus dažnio atsakas）

(Pav. 2 S juostos FCAMPD InGaAs fotodetektoriaus dažnio atsakas）

(Pav. 3 C juostos FCAMPD InGaAs fotodetektoriaus dažnio atsakas）

● Matmenys ir kaiščiai ( vienetas: mm [colis] )

Optinė jungtis: FC (kontaktuojama su veidu) šviesolaidinė jungtis

RF jungtis: SMA

● Užsakymo informacija

1 lapas:

kodas Analoginis dažnių juostos plotis
L 0.03–1 GHz
S 0.03–2.5 GHz
CM Tinkinimas (≦ 5 GHz)

● Atsargumo priemonės

  • Prieš prijungdami prie optinės grandinės, įsitikinkite, kad šviesolaidžio jungties briauna yra švari.

  • Kai nenaudojama, RF sąsaja ir optinė sąsaja turi būti uždengtos nuo dulkių apsaugančiu dangteliu.

  • Tinkama ESD apsauga reikalinga sandėliuojant, transportuojant ir naudojant.

Visi mūsų standartiniai fotodetektoriai gali būti pritaikyti moduliams！

Kur naudojamos

  • Radaro informacijos apdorojimas

  • Elektroninė karyba

  • Antenos matavimas

  • Skaidulinės optinės komunikacijos

  • Saugumas ir priežiūra
