LK-SSPD mini didelės spartos InGaAs fotodetektorius
- Platus dažnių juostos plotis, didelė sparta
- Didelis atsakingumas
- Įtrauktas Bias-T
- Didelio prisotinimo įvestis
- Hermetiškai uždaryta, SMA jungtis
- Žema tamsioji srovė, didelis signalo ir triukšmo santykis.
- Mažos formos faktorius.
Prekės aprašymas
LK-SSPD didelės spartos fotodetektorius yra sukurtas taip, kad atitiktų skaitmenines ir analogines programas. Šiame modulyje yra InGaAs PIN fotodiodas, kurio bangos ilgio atsakas yra nuo 1000 iki 1650 nm, kartu su pagrindine atitinkama elektronika.
LK-SSPD gali pasiūlyti 20 GHz dažnių juostos plotį. Jis veikia su +5 V maitinimo šaltiniu ir yra suderinamas su standartiniu vienmodžiu 9 / 125 μm įvesties pluoštu. RF išvestyje naudojama su SMP suderinama jungtis, kurios varža suderinta iki 50 omų.
LK-SSPD yra hermetiškai uždarytas kompaktiškame korpuse ir sveria mažiau nei 8 gramus.
Techninės specifikacijos
| Tipiškas ir absoliutus maksimalus įvertinimas | ||||
|---|---|---|---|---|
| Parametras | Sim. | Tipas | Reitingas | Vienetas |
| Laikymo temperatūros diapazonas | TSTG | -45 - +85 | -55 - +100 | ℃ |
| Darbinio korpuso temperatūros diapazonas | TC | 25 | -40 - +85 | ℃ |
| Poslinkio įtampa | VR | +5 | +5 ～ +9 | V |
| Optinė įvesties galia | Prisegtukas | +3 | +10 | dBm |
| Perdegusi optinė galia | PB | - | +13 | dBm |
| Švino litavimo temperatūra | Tp | 280 (10 sek.) | 330 (10 sek.) | ℃ |
| Elektrinės / optinės charakteristikos (TC = 22 ± 3 ℃) | |||||
|---|---|---|---|---|---|
| Parametras | SYM | Testo būklė | Parametrų reikšmės | Vienetas | |
| Bangos ilgio diapazonas | λ | - | 1000–1650 | nm | |
| Dažnių diapazonas | - | - | Ku + Band | - | |
| Mažas signalo pralaidumas | f-3dB | TC = 22 ± 3 ℃ | 0.3–20 | GHz | |
| Atsakingumas | Re | VR=+5VPin =1mW | λ = 1310 nm | ≥ 0.9 | A / W |
| λ = 1550 nm | ≥ 0.85 | ||||
| Amplitudės plokštumas | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | |
| Prisotinimo optinė galia | Ps | VR= 5v, λ = 1550 nm AC moduliuotas |
+17 | dBm | |
| Tamsioji srovė | Id | VR=+5v | ≤ 10 | nA | |
| Sodrumas RF išėjimo galia | P | - | -10 | dBm | |
| Išėjimo varža | RL | - | 50 | Ω | |

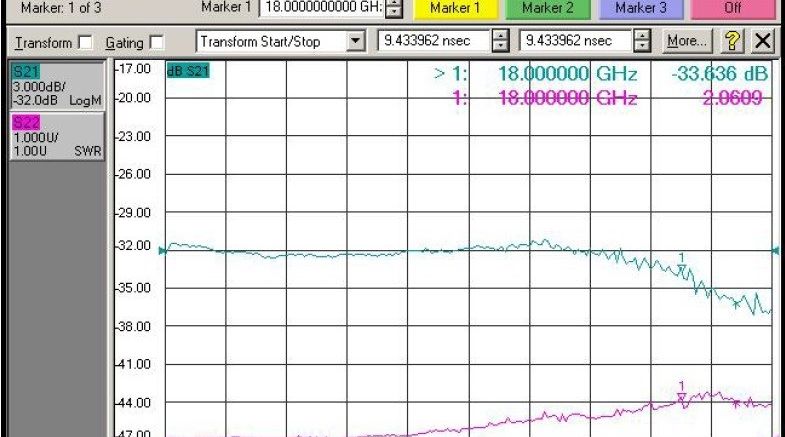

Tipinės atsako kreivės

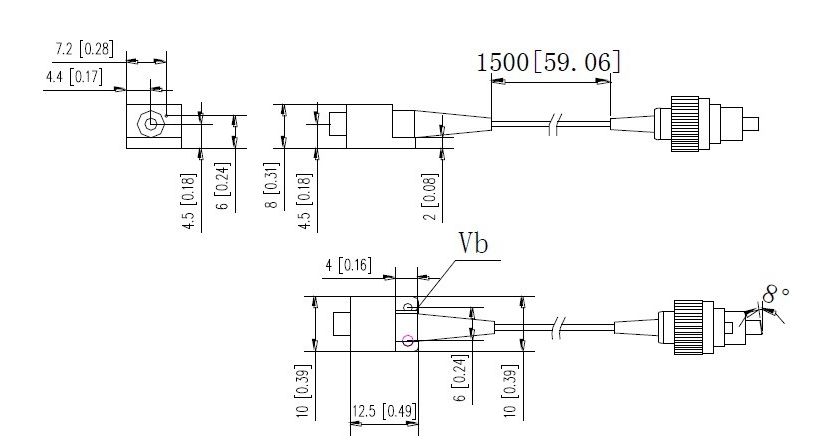

Matmenys ir kaiščiai (vienetas: mm [colis])
RF jungtis: SMP
užsakymo informacija
1 lapas:
| kodas | Analoginis dažnių juostos plotis |
| KU | 0.3–20 GHz |
2 lapas:
| kodas | Jungties tipas | Pastaba |
| N | Nėra jungties | Vienmodžio 9/125 μm pluošto košė |
| A | FC / APC | |
| P | FC / PC |
Atsargumo priemonės
Pluošto lenkimo spindulys ne mažesnis kaip 20 mm, kad pluoštas nebūtų pažeistas.
Prieš prijungdami prie optinės grandinės, įsitikinkite, kad šviesolaidžio jungties briauna yra švari.
Tinkama ESD apsauga reikalinga sandėliuojant, transportuojant ir naudojant.
Visi mūsų standartiniai fotodetektoriai gali būti pritaikyti moduliams！
Kur naudojamos
Šviesolaidinis ryšys
Radaro informacijos apdorojimas
Elektroninė karyba
Didelio greičio signalo bandymas ir matavimas
Saugumas ir priežiūra
