LK-NYC04D DML DFB siųstuvas
- DML DFB lazerinė technologija
- Didelis dinaminis diapazonas
- Pralaidumas geresnis nei 4 GHz
- CWDM bangos ilgio suderinamumas
- Mažas energijos suvartojimas
- Pigių
Prekės aprašymas
LK-NYC04D DML siųstuvą daugiausia sudaro DML DFB lazeris, automatinė optinio galios valdymo grandinė, įtampos stabilizavimo konversijos grandinė ir stebėjimo indikacijos grandinė. Šis siųstuvas turi DML lazerio bangos ilgius, atitinkančius CWDM standartą, ypač esant 1270 nm, 1290 nm, 1310 nm, 1330 nm, 1350 nm ir 1370 nm.
Jis siūlo moduliavimo dažnių juostos plotį, viršijantį 4 GHz, o išėjimo galią gali viršyti 2 mW. Modulis veikia iš vieno teigiamo maitinimo šaltinio ir yra sukurtas taip, kad patikimai veiktų įtampos diapazone nuo +7V iki +36V. Be to, modulyje yra indikatorius, patvirtinantis tiek maitinimo, tiek optinės galios normalumą, palengvinantis stebėjimą ir priežiūrą.
Techninės specifikacijos
Absoliučiai maksimalus įvertinimas
| Parametras | Simbolis | Min. | Tipas. | Maks. | Vienetas |
| Saugojimo temperatūra | TSTG | -40 | +25 | +70 | ℃ |
| Darbinė temperatūra | TC | -20 | +25 | +55 | ℃ |
| RF įvesties galia1 | Pin | - | 0 |
+17 | dBm |
| Įtampa | Vin | +7 | +12 | +36 | V |
Optinės ir elektrinės specifikacijos (TC = 25 ℃)
| Parametras | Modelis | Simbolis | Min. | Tipas. | Maks. | Vienetas | Pastaba |
| Bangos ilgis | UC | λ | 1270 | 1310 | 1370 | nm | ITU standartas |
| LC | - | CWDM | - | ||||
| Dažnis (3dB) | - | f3dB | 0.1 | - | 4 | GHz | - |
| Optinė išėjimo galia | - | P | - | 1 | - | mW | - |
| Santykinis intensyvumo triukšmas | UC | Reinas | - | - | -150 | dBc/Hz | - |
| LC | - | - | -155 | ||||
| VSWR | - | VSWR | - | - | 2 | ||
| Įvestis 1 dB suspaudimas | - | - | - | +10 | - | dBm | - |
Maitinimo šaltinis (TC = 22±3 ℃)
| Parametras | Min. | Tipas. | Maks. | Vienetas |
| Įtampa | +7 | +12 | +36 | V |
| dabartinis(2) | 0.03 | 0.1 | 0.15 |
A |
(1) Bandymo sąlyga: Vin = +12V.
● Tipiniai duomenys

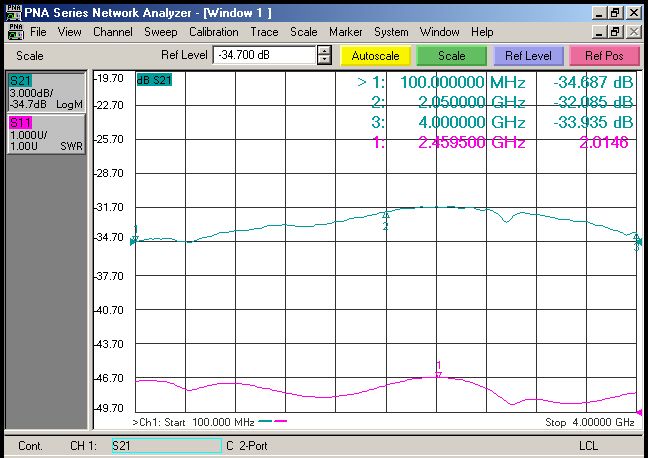

1 pav. LK-NYC04D-CL DML DBF lazerio tipinio dažnio kreivė
2 pav. LK-NYC04D-UC DML DBF lazerio tipinio dažnio kreivė
● Tipinė spektrinė kreivė
3 pav. LK-NYC04D DML DBF lazerio tipinio spektro kreivė
● Matmenų vienetas: mm [colis]
4 pav. LK-NYC04D DML DBF siųstuvo matmenys
RF jungtis: SMA
Maitinimo jungtis: J30J-9-ZKP
● Užsakymo informacija
1 lapas:
| Modelis | Tipiškas bangos ilgis |
| UL | 1310nm |
| CL | CWDM (pasirenkamas bangos ilgis) |
2 lapas:
| Modelis | Elektros energija |
| 00 | 1mW |
| 02 | 2mW |
| 04 | 4mW |
| 06 | 6mW |
3 lapas:
| Modelis | jungtis | Pastaba |
| N | Ne | Jungė |
| A | FC / APC | Standartinis 9/125μm SM pluoštas |
| P | FC / PC | Standartinis 9/125μm SM pluoštas |
Kur naudojamos
Antenos nuotolinis valdymas
Korinio ryšio ir PCS tinklai
Analoginių RF linijų perdavimas
Stebėjimas, telemetrija ir valdymas
Plačiajuostis belaidis ryšys
