LK-NY30E Ka-Band optinis siųstuvas

  • Itin plačiajuostis (geresnis nei 35GHz)
  • DWDM
  • Didelis dinaminis diapazonas
  • Didelė išėjimo galia
  • Žemo santykinio intensyvumo triukšmas (RIN)
  • Galimi keli darbo režimai
  • Darbinė korpuso temperatūra: (-40℃～70℃)
TYRIMAS

+ 86 29 88244373

Prekės aprašymas

LK-NY30E serijos Ka-Band optinis siųstuvas visų pirma sudarytas iš kelių pagrindinių komponentų, įskaitant didelės galios lazerio šviesos šaltinį, itin plačiajuostį LiNbO3 intensyvumo moduliatorių, įtampos stabilizavimo konversijos grandinę, vairavimo grandinę, stebėjimo ir indikacijos grandinę.

Šis siųstuvas veikia pagal ITU standarto tankaus bangos ilgio padalijimo tankinimo (DWDM) spektrą savo moduliuoto optinio signalo išvestimi. Jis turi moduliavimo dažnių juostos plotį, viršijantį 35 GHz, ir gali sukurti iki 10 mW išėjimo optinę galią su stabiliu išėjimo šviesos bangos ilgiu.

LK-NY30E serija veikia naudojant vieną teigiamą maitinimo įtampą, išlaikant tvirtą veikimą įtampos diapazone nuo +12V iki +36V. Be to, siųstuvas turi integruotą indikacijos funkciją, kuri realiu laiku pateikia grįžtamąjį ryšį apie maitinimo būseną ir optinę išėjimo galią, užtikrindama patikimą veikimą ir lengvą stebėjimą.

Techninės specifikacijos

Absoliučiai maksimalus įvertinimas

Parametras       Simbolis Min. Tipas. Maks. Vienetas
Saugojimo temperatūra TSTG -55 +25 +85 ℃
Darbinė temperatūra TC -40 +25 +70 ℃
RF įvesties galia1 Pin - +15 +25 dBm
Įtampa Vin +12 +12 +36 V

(1) Nepertraukiamos bangos (CW) darbo režimas.

Optinės ir elektrinės specifikacijos (TC = 22±3 ℃)

Parametras       Simbolis Min. Tipas. Maks. Vienetas pastabos
Bangos ilgis λ 1527.99 - 1563.05 nm ITU standartas
Dažnis (3dB) f3dB 2 - 35 GHz -
Šviesos išėjimo galia P 10 - - mW -
Santykinis intensyvumo triukšmas Reinas - - -155 dBc/Hz -
Grąžos praradimas (VSWR) VSWR - - 2.5 - -
Įvestis 1 dB suspaudimas - +17 - - dBm -

Maitinimo šaltinis (TC = 22±3 ℃)

Parametras  Min. Tipas. Maks. Vienetas
Įtampa +12 +12 +36 V
dabartinis(2) 0.4 0.7 1.2
 A

(2) Bandymo sąlyga: Vin = +12V.


● Tipinė atsako kreivė

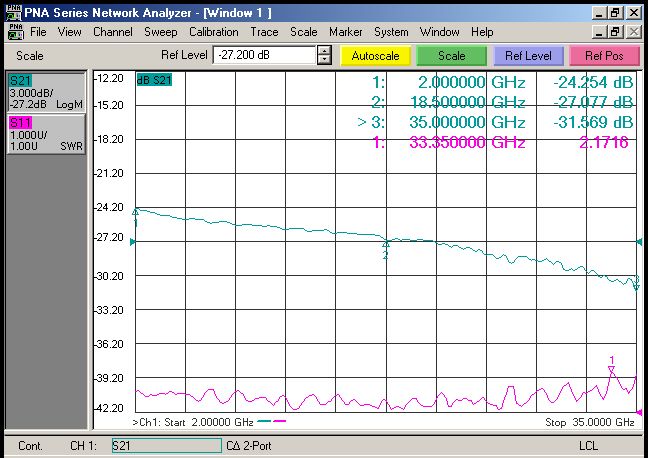

1 pav. LK-NY30E Ka-band siųstuvo tipinės reakcijos kreivė


● Matmenų vienetas: mm [colis]

neapibrėžta

2 pav. LK-NY30E siųstuvo matmenys

RF jungtis: SMA

Maitinimo jungtis: J30J-9-ZKP


● Maitinimo šaltinis

Parametras Aprašymas
Prisegtukas 1 2 3 4 5 6 7 8 9
Įtampa Vin NC GND NC


● Užsakyti informacijos

neapibrėžta

1 lapas:

Simbolis Aprašymas
30E Ka-band Išorinės moduliacijos siųstuvas

2 lapas:

kodas Dažnis (THz) Bangos ilgis (nm)   kodas Dažnis (THz) Bangos ilgis (nm)
C15 191.5 1565.50 C39 193.9 1546.12
C16 191.6 1564.68 C40 194 1545.32
C17 191.7 1563.86 C41 194.1 1544.53
C18 191.8 1563.05 C42 194.2 1543.73
C19 191.9 1562.23 C43 194.3 1542.94
C20 192 1561.41 C44 194.4 1542.14
C21 192.1 1560.61 C45 194.5 1541.35
C22 192.2 1559.79 C46 194.6 1540.56
C23 192.3 1558.98 C47 194.7 1539.77
C24 192.4 1558.17 C48 194.8 1538.98
C25 192.5 1557.36 C49 194.9 1538.19
C26 192.6 1556.55 C50 195 1537.4
C27 192.7 1555.75 C51 195.1 1536.61
C28 192.8 1554.94 C52 195.2 1535.82
C29 192.9 1554.13 C53 195.3 1535.04
C30 193 1553.33 C54 195.4 1534.25
C31 193.1 1552.52 C55 195.5 1533.47
C32 193.2 1551.72 C56 195.6 1532.68
C33 193.3 1550.92 C57 195.7 1531.9
C34 193.4 1550.12 C58 195.8 1531.12
C35 193.5 1549.32 C59 195.9 1530.33
C36 193.6 1548.51 C60 196 1529.55
C37 193.7 1547.72 C61 196.1 1528.77
C38 193.8 1546.92 C62 196.2 1527.99

3 lapas:

Simbolis Aprašymas
PM1 Pandos pluoštas
PM2 Elipsinis pluoštas

4 lapas:

Simbolis Aprašymas
CM Vartotojo pritaikymas
A FC / APC
Kur naudojamos

  • Antena＆Radaras

  • Satcom

  • Elektroninė atsakomųjų priemonių sistema

  • Analoginių RF linijų perdavimas

  • Plačiajuostis belaidis ryšys

  • Mobiliojo ryšio bazinė stotis

  • DWDM sistema

  • Paskirstytos radarų sistemos
