LK-AMPD-S didelės spartos sustiprintas mikrobangų InGaAs fotodetektorius
- Didelė sparta, platus dažnių juostos plotis
- Įtrauktas Bias-T
- Integruotas O/E hibridas
- Didelis stiprinimas, mažas triukšmas, plačiajuostis ryšys
- Hermetiškai uždaryta, SMA jungtis
- Žema tamsioji srovė, didelis signalo ir triukšmo santykis.
- Mažos formos faktorius.
Prekės aprašymas
LK-AMPD-S yra InGaAs fotodiodo ir žemo triukšmo stiprintuvo hibridas, sukurtas plačiam optiniam atsakui nuo 1000 iki 1650 nm ir siūlantis 15 dB RF stiprinimą. Jis užtikrina didelės spartos veikimą su 12 GHz ir 18 GHz dažnių juostos pločiu ir maitinamas iš +5 V maitinimo šaltinio.
Šis modulis yra suderinamas su standartiniu vienmodžiu 9/125 μm skaidulu ir turi SMA jungtį su 50 omų varžos atitikmeniu.
LK-AMPD-S yra hermetiškai sandarus, kad apsaugotų aplinką, ir yra lengvos konstrukcijos, sveria mažiau nei 23 gramus. Jis atitinka Pavojingų medžiagų apribojimo (RoHS) direktyvą 2.0, užtikrinančią aplinkos tvarumą ir griežtų saugos standartų laikymąsi.
Techninės specifikacijos
| Tipiškas ir absoliutus maksimalus įvertinimas | ||||
|---|---|---|---|---|
| Parametras | Sim. | Tipas | Reitingas | Vienetas |
| Laikymo temperatūros diapazonas | TSTG | -45 - +85 | -55 - +100 | ℃ |
| Darbinio korpuso temperatūros diapazonas | TC | 25 | -40 - +85 | ℃ |
| Poslinkio įtampa | VR | +5 | +5 - +9 | V |
| Optinė įvesties galia | Prisegtukas | 0 | +10 | dBm |
| Perdegusi optinė galia | PB | - | +13 | dBm |
| Švino litavimo temperatūra | Tp | 280 (10 sek.) | 330 (10 sek.) | ℃ |
| Elektrinės / optinės charakteristikos (TC = 22 ± 3 ℃) | ||||||
|---|---|---|---|---|---|---|
| Parametras | SYM | Testo būklė | Parametrų reikšmės | Vienetas | ||
| Bangos ilgio diapazonas | λ | - | 1000–1650 | nm | ||
| Dažnių diapazonas | - | - | X – juosta | Ku – grupė | - | |
| Mažas signalo pralaidumas | f-3dB | TC = 22 ± 3 ℃ | 0–3 | 0–8 | GHz | |
| Atsakingumas | Re | VR =+5V, Pin =10mW | λ = 1310 nm | ≥ 0.8 | ≥ 0.85 | A / W |
| λ = 1550 nm | ≥ 0.85 | ≥ 0.8 | ||||
| Amplitudės plokštumas | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | ||
| Prisotinimo optinė galia | Ps | VR =+ 5 V, λ = 1550 nm AC moduliuotas |
10 | dBm | ||
| RF signalo stiprinimas (tipiškas) | G | - | 15 ± 1 | dB | ||
| Sodrumas RF išėjimo galia | P | - | +3 | dBm | ||
| Išėjimas VSWR | VSWR | - | ≤ 2 | - | ||
| Išėjimo varža | RL | - | 50 | Ω | ||
● Tipinės atsako kreivės

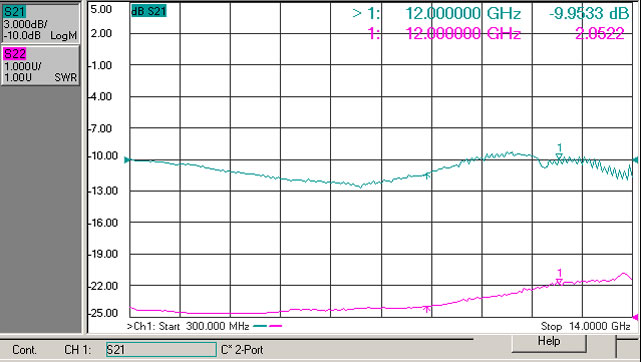

(Pav. 1 X – juostos fotodetektoriaus dažnio atsakas）
(Pav. 2 Ku juostos fotodetektoriaus dažnio atsakas）
●Matmenys ir kaiščiai (vienetas: mm [colis])
RF jungtis: SMA
●užsakymo informacija
1 lapas:
| kodas | RF signalo stiprinimas | Pastaba |
| S | 15 dB | Tipinis ir centrinis dažnis |
2 lapas:
| kodas | Analoginis dažnių juostos plotis |
| X | 0 ～ 3 GHz |
| Ku | 0–8 GHz |
3 lapas:
| kodas | Jungties tipas | Pastaba |
| N | Nėra jungties | Vienmodžio 9/125 μm pluošto košė |
| A | FC / APC | |
| P | FC / PC |
● Atsargumo priemonės
Pluošto lenkimo spindulys ne mažesnis kaip 20 mm, kad pluoštas nebūtų pažeistas.
Prieš prijungdami prie optinės grandinės, įsitikinkite, kad šviesolaidžio jungties briauna yra švari.
Tinkama ESD apsauga reikalinga sandėliuojant, transportuojant ir naudojant.
Visi mūsų standartiniai fotodetektoriai gali būti pritaikyti moduliams！
Kur naudojamos
Radaro informacijos apdorojimas
Elektroninė karyba
Antenos matavimas
Skaidulinės optinės komunikacijos
