LK-FCPD InGaAs fotodetektorius
- Platus pralaidumas
- Įtrauktas Bias-T
- Integruotas O/E hibridas
- Mažas triukšmas, plačiajuostis ryšys
- SMA jungtis
- Žema tamsioji srovė, didelis signalo ir triukšmo santykis.
- Mažos formos faktorius.
Prekės aprašymas
Fiber-Coupled Photodetector (FCPD) yra pažangi optoelektroninė hibridinė sistema, apimanti plačiajuostį indžio galio arsenido (InGaAs) fotodiodą. InGaAs PIN fotodiodas sukurtas taip, kad reaguotų į bangų ilgius nuo 1000 iki 1650 nanometrų. LK-FCPD gali užtikrinti 1 gigahercų, 2.5 gigahercų dažnių juostos plotį ir siūlo pritaikomus sprendimus, kurių didžiausias pralaidumas yra 8 gigahercai. Įrenginys maitinamas +5 voltų maitinimo įtampa ir jame yra standartinė FC (kontaktinė) šviesolaidinė jungtis optiniam įėjimui. Radijo dažnio (RF) išvestį palengvina su SMA suderinama jungtis, kurios varža suderinta iki 50 omų.
LK-FCPD yra lengvas, mažesnis nei 15 gramų, o tai yra naudinga tais atvejais, kai reikia minimalios masės. Prietaisas atitinka Pavojingų medžiagų apribojimo (RoHS) direktyvą 2.0, užtikrinant, kad jis atitiktų griežtus aplinkosaugos ir saugos reikalavimus.
Techninės specifikacijos
| Tipiškas ir absoliutus maksimalus įvertinimas | ||||
|---|---|---|---|---|
| Parametras | Sim. | Tipas | Reitingas | Vienetas |
| Laikymo temperatūros diapazonas | TSTG | -45 - +85 | -55 - +100 | ℃ |
| Darbinio korpuso temperatūros diapazonas | TC | 25 | -40 - +70 | ℃ |
| Poslinkio įtampa | VR | +5 | +4.75 ～ +5.25 | V |
| Optinė įvesties galia | Prisegtukas | 0 | +5 | dBm |
| Perdegusi optinė galia | PB | - | +13 | dBm |
| Švino litavimo temperatūra | Tp | 280 (10 sek.) | 330 (10 sek.) | ℃ |
| Elektrinės / optinės charakteristikos (TC = 22 ± 3 ℃) | |||||||
|---|---|---|---|---|---|---|---|
| Parametras | SYM | Testo būklė | Parametrų reikšmės | Vienetas | |||
| Bangos ilgio diapazonas | λ | - | 1000–1650 | nm | |||
| Dažnių diapazonas | - | - | L juosta | S juosta | CM | - | |
| Mažas signalo pralaidumas | f-3dB | TC = 22 ± 3 ℃ | 0.03 ~ 1 | 0.03 ~ 2.5 | 0.1 ~ 8 | GHz | |
| Atsakingumas | Re | VR =+5V, Pin =1mW | λ = 1310 nm | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | A / W |
| λ = 1550 nm | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | ||||
| Amplitudės plokštumas | A | TC =-40～+70 ℃ | ≤ ± 1.5 | ≤ ±2 | dB | ||
| Išėjimas VSWR | VSWR | - | ≤ 2 | ≤ 2.2 | - | ||
| Prisotinimo optinė galia | Ps | VR = +5 V, λ = 1550 nm AC moduliuotas |
+5 | dBm | |||
| Sodrumas RF išėjimo galia | P | - | -10 | dBm | |||
| Tamsioji srovė | ID | - | ≤ 10 | nA | |||
| Išėjimo varža | RL | - | 50 | Ω | |||
● Tipinės atsako kreivės

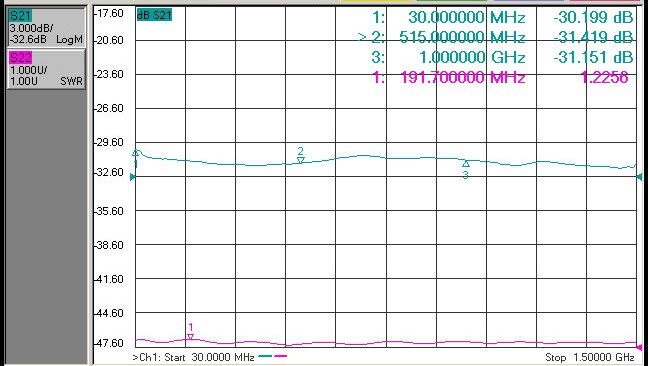

pav. 1 L juostos FCPD InGaAs fotodetektoriaus dažnio atsakas

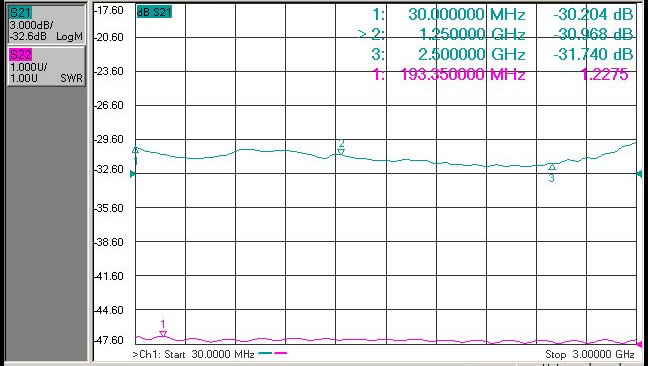

pav. 2 S juostos FCPD InGaAs fotodetektoriaus dažnio atsakas
pav. 3 C juostos FCPD InGaAs fotodetektoriaus dažnio atsakas
●Matmenys ir kaiščiai (vienetas: mm [colis])
Optinė jungtis: FC (kontaktuojama su veidu) šviesolaidinė jungtis
RF jungtis: SMA
●užsakymo informacija
1 lapas:
| kodas | Analoginis dažnių juostos plotis |
| L | 0.03–1 GHz |
| S | 0.03–2.5 GHz |
| CM | Tinkinimas (≦ 8 GHz) |
● Atsargumo priemonės
Prieš prijungdami prie optinės grandinės, įsitikinkite, kad šviesolaidžio jungties briauna yra švari.
Kai nenaudojama, RF sąsaja ir optinė sąsaja turi būti uždengtos nuo dulkių apsaugančiu dangteliu.
Tinkama ESD apsauga reikalinga sandėliuojant, transportuojant
Visi mūsų standartiniai fotodetektoriai gali būti pritaikyti moduliams！
Kur naudojamos
Radaro informacijos apdorojimas
Elektroninė karyba
Antenos matavimas
Skaidulinės optinės komunikacijos
